變壓器中性點接地電阻柜是單相接地故障，接地相與變壓器中性點之間存在附加電阻，可以限制單相接地故障電流。用于中性點不接地電源系統，一般用于6-35 kv系統。變壓器中性點接地電阻柜的接地方式有中性點不接地、中性點電阻接地和消弧線圈中性點接地。接地方式不同，使用方式也不同。

目前，我國許多配電網中性點都采用了電阻接地的運行方式。安裝中性接地電阻柜后，當發生非金接地時，在接地電阻的影響下，流經接觸點和中性點的電流明顯低于金接地。同時相電壓的增加顯著降低，零序電壓值接近單相金接地的一般值。

結果表明，中性點通過電阻接地可以降低單相接地時的過電壓和諧振過電壓，同時還可以使用簡單的繼電保護裝置快速選擇線路故障，消除故障點。變壓器中性點接地電阻柜具有精度高、運行可靠、安裝方便、外形美觀等特點。在許多國家的許多關鍵項目中得到了廣泛的應用。

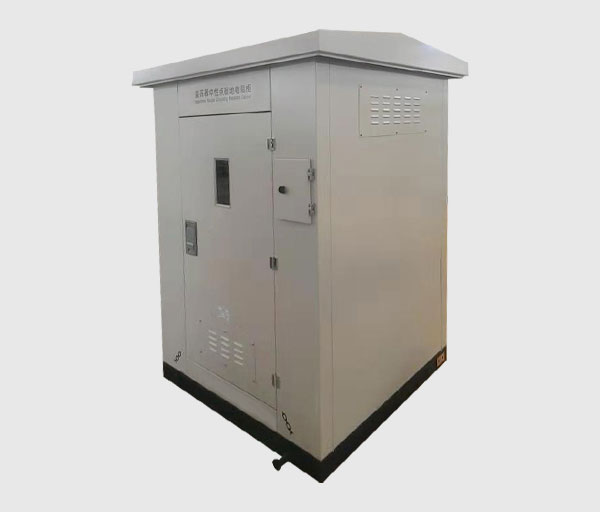

中性點接地電阻柜簡稱電阻柜，是安裝在變壓器中性點或者發電機中性點和地之間，對此國際上和國內的行業標準是一樣的，當接地電流大于等于3A的話，中性點是一般要加裝接地電阻柜的，以起到對主變或者發電機的保護作用。

接地電阻柜屬于非標的產品，它的參數是根據其保護設備的參數而定的，再因?yàn)槠洮F(xiàn)場的多樣復雜性，所以每一個接地電阻柜的方案都必須是精心設計的，所以要求接地電阻柜生產廠家技術人員的專業性。接地電阻柜按功能分3種：變壓器中性點接地電阻柜、發電機中性點接地電阻柜和低壓接地電阻柜。

該系列產品具有廣泛的應用范圍，通常情況下可以將其安裝于發電廠廠用電系統、變電所供電系統、工礦企業配電系統中，實現這些電網采用接地電阻柜系統運行方式。接地電阻柜大多適用于中性點采用小電阻或中電阻接地的場合，具有一定的針對性能，當其設備在使用過程出現故障時，需要將其立即跳閘切除故障線路，因此，該產品具有一定的實用性。
